Гибка металла ООО "ФСК"

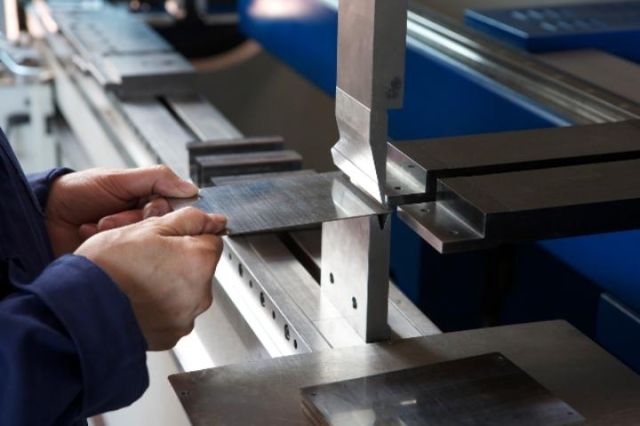

Гибка металла представляет собой процесс пластической деформации листовой или полосовой заготовки, в результате которого происходит изменение кривизны ее срединной поверхности без существенного изменения линейных размеров исходной детали. Данная операция является ключевой в производстве широкого спектра изделий, от кровельных элементов и фасадных систем до сложных корпусных деталей. Технологический процесс базируется на принципах, изложенных в ГОСТ 18970-84 "Оборудование для гибки листового металла. Термины и определения", и предполагает строгий контроль геометрических параметров получаемого профиля. В условиях современного производственного цеха в Санкт-Петербурге гибка применяется к черному, оцинкованному и предварительно крашеному металлу, включая тонколистовые материалы толщиной от долей миллиметра.

Классификация операций гибки включает свободную, калибрующую и сложную сегментную гибку, каждая из которых требует специфического подхода и станочного оснащения. Свободная гибка, выполняемая на листогибочных прессах с ЧПУ, позволяет получать широкий диапазон углов за счет регулировки хода пуансона и не требует точного соответствия матрицы и пуансона профилю изделия. Калибрующая гибка обеспечивает высокоточный, стабильный угол и чистую поверхность изгиба за счет приложения значительного удельного давления, что полностью исключает эффект пружинения. Сегментная гибка радиусных и пространственных конструкций осуществляется посредством последовательного формообразования отдельными участками.

Ключевым параметром процесса является минимальный радиус гиба, регламентируемый для различных марок сталей и алюминиевых сплавов, во избежание образования трещин в зоне внешних растянутых волокон. Расчет усилия гибки, измеряемого в тонна-силах, является критическим для выбора пресса и определяется согласно эмпирическим формулам, учитывающим предел прочности материала, длину гиба и толщину листа в миллиметрах. Для сложных изделий, таких как фасадные кассеты или элементы вентилируемых кровельных систем, процесс предваряется разработкой 3D-модели и компьютерным моделированием последовательности технологических переходов.

Качество гибки в значительной степени зависит от правильного учета направления проката листа, которое влияет на анизотропию механических свойств и может привести к отклонениям в углах или образованию гофр на внутренней поверхности радиуса. Особые требования предъявляются к гибке оцинкованных и окрашенных листов, где необходимо минимизировать повреждение защитно-декоративного слоя. Использование специализированного инструмента с полированными рабочими поверхностями и точной геометрией позволяет сохранить целостность покрытия. Производственный цех, оснащенный современным станочным парком, способен обеспечить гибку любой сложности с соблюдением требований СП 16.13330.2017 "Стальные конструкции".

Технология гибки металла

Основным агрегатом для реализации процесса в промышленных масштабах является листогибочный пресс с компьютерным числовым программным управлением (ЧПУ). Автоматизированный станочный комплекс обеспечивает позиционирование заготовки с точностью до ±0.1 мм и воспроизводимость угла гиба в пределах ±0.5 градуса. Технологический цикл включает этапы загрузки, автоматического выравнивания листа по задним упорам, собственно гибки с контролем усилия и выгрузки готовой детали. Программирование траектории пуансона осуществляется на основе загруженного чертежа в формате DXF или непосредственно из системы автоматизированного проектирования.

Конструктивно пресс состоит из станины, подвижной траверсы с пуансоном и неподвижной столешницы с V-образной матрицей. Для формирования сложных профилей применяется сменный инструментальный комплект, включающий пуансоны различного радиуса и матрицы с изменяемой шириной раскрытия. При гибке тонкого листа для предотвращения сдвига заготовки и образования царапин используются деликатные режимы с плавным нарастанием давления. Для работы с длинномерами, например, при производстве металлического штакетника или кровельного профиля, задействуются прессы с увеличенной длиной стола, достигающей 6 метров и более.

Сегментная и радиусная гибка требуют применения ротационных гибочных машин или прессов с системой адаптивного управления, где каждый сегмент инструмента управляется независимо. Это позволяет создавать пространственные криволинейные поверхности, необходимые в архитектурном дизайне и машиностроении. Технология 3D-гибки сопряжена с точным расчетом упругой деформации (пружинения) для каждого участка, что требует использования специализированного программного обеспечения для симуляции напряженно-деформированного состояния.

Контроль качества на всех этапах осуществляется с помощью поверенного мерительного инструмента: угломеров, штангенциркулей, шаблонов и лазерных сканирующих систем. Особое внимание уделяется соответствию полученных внутренних радиусов и углов значениям, указанным в технической документации. Для ответственных конструкций проводятся выборочные испытания на сопротивление статическим нагрузкам. Весь процесс регламентируется внутренними технологическими инструкциями, разработанными на основе ГОСТ 5264-80 и отраслевых стандартов, что гарантирует стабильность выходных параметров изделия.

Стоимость гибки металла

Формирование расценок на услугу гибки металла является многофакторным процессом, основанным на калькуляции технологической сложности операции и объема заказа. Базовыми ценообразующими компонентами являются стоимость машино-часа работы конкретного станочного комплекса, трудоемкость переналадки оборудования и нормы расхода технологической оснастки. Исходные данные, такие как марка и толщина металла в мм, общая длина гиба в метрах, количество переходов и необходимость использования специального инструмента, напрямую влияют на итоговую стоимость производства.

Сложность геометрии детали является критическим параметром при расчете. Простые одноугловые гибы на стандартном оборудовании имеют минимальную расценку в прайс-листе. В то время как операции сегментной гибки, формирования закрытых профилей или работы с высокопрочными сталями требуют применения уникальных режимов и повышенного времени цикла, что отражается на цене. Радиусная гибка, особенно с переменным радиусом, оценивается отдельно ввиду необходимости сложного программирования и, зачастую, ручной доводки.

Объем партии существенно корректирует стоимость единицы изделия. Крупносерийное производство позволяет оптимизировать раскрой листа, минимизировать операционные простои и распределить затраты на подготовку производства, что ведет к снижению цены. Для мелкосерийных и штучных заказов, характерных для архитектурных проектов в Санкт-Петербурге, в калькуляцию закладываются повышенные коэффициенты, компенсирующие затраты на разработку управляющей программы и настройку пресса. Услуга срочного выполнения заказа, требующая выделения отдельного окна в производственном графике, также предполагает применение специальных тарифов.

Дополнительные технологические операции, такие как предварительная лазерная резка контура или последующая порошковая окраска, интегрируются в общую стоимость проекта, часто предлагаясь по комплексным тарифам. Окончательный расчет производится после анализа предоставленных чертежей или 3D-моделей, где инженеры-технологи определяют оптимальный маршрут обработки и необходимое основное и вспомогательное время. Прозрачность формирования прайса обеспечивается детализированной спецификацией, в которой отдельно выделяются затраты на материал, гибку и сопутствующие процессы.

Наши преимущества

Производственный комплекс Завода «ФСК» в Санкт-Петербурге интегрирует полный цикл обработки листового металла, что обеспечивает синергетический эффект и исключительный контроль качества на каждом этапе. Наличие современных лазерных комплексов с ЧПУ позволяет выполнять высокоточную резку заготовок любой конфигурации, которые затем поступают на участок гибки, минимизируя погрешности базирования и межоперационные допуски. Такой подход гарантирует полное соответствие готовых изделий проектным параметрам, регламентированным сводами правил для строительных металлоконструкций.

Станочный парк предприятия включает высокопроизводительные автоматизированные листогибочные прессы с широким диапазоном давлений, что позволяет обрабатывать как тонкий лист толщиной менее 1 мм, так и толстолистовой прокат. Использование продвинутых систем векторного управления и компенсации прогиба станины обеспечивает высокоточную гибку по всей длине траверсы, что критически важно для производства длинномерных фасадных кассет и кровельных элементов. Наличие специализированного оборудования для радиусной и сегментной гибки расширяет технологические возможности цеха.

Инженерно-технический персонал обладает глубокой экспертизой в области пластического формования металлов, что позволяет находить оптимальные решения для задач любой сложности. Разработка технологических карт и управляющих программ осуществляется с обязательным моделированием процессов деформации для прогнозирования и нивелирования явления пружинения. Собственное участок порошковой окраски, оснащенный камерами напыления и полимеризации, обеспечивает нанесение durable protective-decorative coatings в соответствии с цветовыми стандартами RAL, что завершает цикл производства крашеных изделий.

Стратегия предприятия ориентирована на гибкость и клиентоориентированность, обеспечивая выполнение как масштабных проектов для строительной отрасли, так и штучных заказов на нестандартные изделия. Все производственные процессы сертифицированы и соответствуют требованиям актуальных ГОСТов и СП. Логистическая инфраструктура в Санкт-Петербурге и Ленинградской области позволяет организовать оперативную доставку готовой продукции, включая срочные заказы, обеспечивая соблюдение согласованных сроков сдачи проекта.

Заказать гибку металла

Процедура заказа услуги гибки металла на Заводе «ФСК» инициируется предоставлением технической документации на изготавливаемые детали или конечное изделие. Необходимым минимумом является комплект чертежей в электронном формате (DXF, DWG, STEP) с указанием марки материала, толщины, величин внутренних радиусов гиба и допустимых отклонений. При отсутствии готовой конструкторской документации, инженеры проектного отдела предприятия могут выполнить разработку чертежей на основе технического задания, эскизов или образцов, обеспечивая технологическую корректность всех элементов.

На основании полученных данных отдел планирования и технологическая служба проводят детальный анализ на manufacturability, определяют оптимальный маршрут обработки, необходимое оборудование и рассчитывают нормы времени. Результатом данного этапа является коммерческое предложение, включающее детализированную калькуляцию стоимости, сроки изготовления и рекомендации по возможной оптимизации конструкции для снижения затрат без потери функциональности. Согласование предложения с заказчиком является итеративным процессом, направленным на достижение полного взаимопонимания.

После заключения договора и утверждения всех технических нюансов, заказ ставивается в производственный график. Управляющие программы для лазерного раскроя и гибочных прессов генерируются и верифицируются, подбирается и устанавливается необходимый инструмент. В ходе производства осуществляется операционный контроль качества ключевых параметров. Для сложных или нестандартных изделий может быть изготовлен pilot sample для подтверждения соответствия ожиданиям заказчика перед запуском всей партии.

Завод «ФСК» предлагает комплексное решение для обработки листового металла в Санкт-Петербурге, объединяющее лазерную резку, высокоточную гибку на оборудовании с ЧПУ и порошковую окраску. Ключевыми конкурентными преимуществами являются технологическая полнота цикла, позволяющая гарантировать качество на всех этапах, применение современного автоматизированного станочного парка и профессиональная инженерная поддержка каждого проекта. Это обеспечивает производство металлических изделий любой сложности – от стандартного штакетника и кровельных элементов до уникальных архитектурных форм и фасадных систем, в полном соответствии с требованиями заказчика и нормативной документации.
