Фасонные элементы ООО "ФСК"

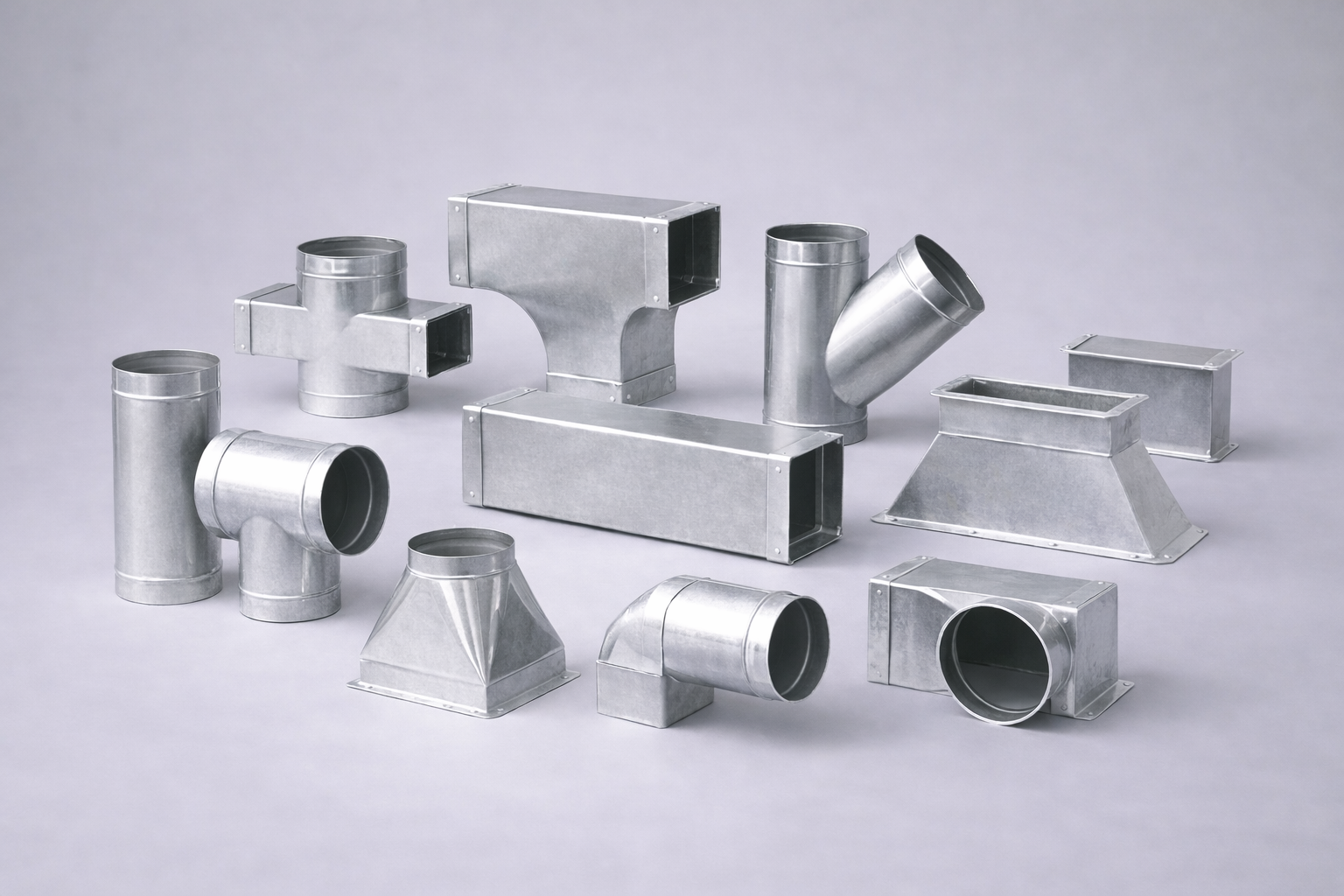

Фасонные элементы (отводы, переходы, тройники, заглушки) — обязательная часть систем вентиляции, дымоудаления и газоходов. Согласно ГОСТ 24750-81 и СП 60.13330.2020, каждый элемент должен обеспечивать герметичность, плавность направления и минимальные потери давления. Производство методом гибки металла с последующей сваркой — основной способ получения качественных фасонных частей.

Классификация фасонных элементов по нормативной документации

По ГОСТ 24750-81 «Воздуховоды металлические. Фасонные части» к фасонным изделиям относятся:

  • Отводы (колена): с углом 15°, 30°, 45°, 60°, 90°. Радиус гиба — 1,5–2 диаметра воздуховода.
  • Переходы концентрические и эксцентрические: для соединения труб разного сечения.
  • Тройники равнопроходные и переходные: угол ответвления 30°, 45° или 90°.
  • Заглушки, зонты, дефлекторы: защита от осадков и мусора.
  • Ниппели и фальцевые муфты: для герметичного соединения прямых участков.

Для круглых воздуховодов фасонные элементы изготавливают из стали 0,5–1,2 мм, для прямоугольных — 0,7–1,5 мм. Для дымоудаления толщина увеличивается до 2,0 мм.

При изготовлении по ТЗ заказчика контролируются:

  • Допуск на угол отвода: ±1,5° для типовых, ±0,5° — по индивидуальному заданию.
  • Неперпендикулярность торцов: не более 1 мм на 100 мм диаметра.
  • Герметичность: класс П (плотный) или Н (нормальный) по СП 60.13330.2020, испытания давлением 200–1500 Па.
  • Шероховатость: Ra ≤ 6,3 мкм для запылённого воздуха.
  • Отсутствие заусенцев: после гибки кромки притупляются R ≥ 1,5 мм.

Гибка металла как основной технологический процесс

Гибка выполняется на листогибочных прессах и вальцах. По РД 37.001.153-93 минимальный внутренний радиус гибки для стали толщиной до 2 мм составляет 2–3 толщины листа. Для нержавеющих сталей радиус увеличивают до 4–5 толщин. Контроль угла — угломером с погрешностью ±0,5°.

В соответствии с ГОСТ ISO 9001-2015 выполняются проверки:

  • Входной контроль материала (сертификаты, толщина, дефекты).
  • Операционный контроль гибки (шаблоны углов, радиусов).
  • Контроль сварных швов (визуально, капиллярным методом при необходимости).
  • Приёмочные испытания: выборочная геометрия (10%), пневмоиспытания для ответственных систем (100%).

Требования к защитным покрытиям

Для защиты от коррозии применяются:

  • Цинковое покрытие (12–25 мкм) — по ГОСТ 9.307-89.
  • Полимерно-порошковое покрытие (60–100 мкм, RAL) — класс стойкости не ниже 3 по ГОСТ 9.032-74.
  • Для дымоходов и агрессивных сред — жаростойкая эмаль до 600 °C или нержавеющая сталь.

Фасонные элементы, изготовленные с соблюдением ГОСТ, СП и требований ТЗ, гарантируют герметичность и долговечность системы. Гибка металла по нормируемым радиусам, контроль сварных швов и антикоррозионная защита — три главных фактора качества. При заказе требуйте паспорт качества и протоколы испытаний.

ООО "ФСК" Схема работы

Как мы работаем?

  1. Заявка

    Заполните форму на сайте или позвоните по телефону

  2. Расчет цены

    Рассчитаем цену вашего заказа и сориентируем по срокам доставки

  3. Оформление заказа

    Проверка и оплата заказа. Подписание документации.

  4. Производство

    Изготовление по ГОСТ, при наличии брака заменяем бесплатно.

  5. Доставка

    По Москве и области, по Санкт-Петербургу и области

Left Side Section

Сделать заказ ООО "ФСК"

Рассчитаем стоимость вашего заказа за 10 минут

Наши партнеры ООО "ФСК"

Поставщики и заказчики ООО "ФСК"

ООО "ФСК" Отзывы

Отзывы реальных заказчиков ООО "ФСК"

Свяжитесь с нами ООО "ФСК"

Свяжитесь с нами прямо сейчас

FAQ Вопросы и ответы

Ответы на частые вопросы наших клиентов

Да, производство фасонных элементов по чертежам заказчика — один из основных форматов работы. Вы можете предоставить чертёж или эскиз с указанием размеров, материала, толщины и необходимой обработки. Перед запуском мы проверяем чертёж на технологичность, чтобы избежать ошибок при резке и гибке. Если у вас нет готового чертежа, можно передать техническое задание с описанием назначения и условий эксплуатации. Это позволяет изготовить фасонные детали под конкретную задачу с высокой точностью. Состав работ и возможность изготовления уточняются при оценке вашей документации.
Для точного расчёта стоимости фасонных элементов необходимо предоставить чертёж, эскиз или техническое задание с указанием размеров, марки и толщины металла, а также требуемых операций: лазерная резка, гибка, сварка, порошковая покраска. Важно указать объём партии, так как серийное производство может повлиять на цену за единицу. Если изделие сложной геометрии, желательно приложить 3D-модель или фото аналога. Мы рассчитываем стоимость индивидуально под каждый заказ, поэтому чем полнее информация, тем точнее будет коммерческое предложение. При отсутствии некоторых данных мы можем предложить варианты на основе типовых решений.
Цена изготовления фасонных элементов зависит от нескольких факторов: марка и толщина металла, габариты и сложность геометрии детали, объём партии, а также перечень операций — резка, гибка, сварка, покраска. Нестандартные формы, мелкие партии или изделия с большим количеством гибов и сварных швов требуют больше времени и ресурсов, что отражается на стоимости. Дополнительно на цену влияет необходимость упаковки и доставки. Точная стоимость определяется после анализа чертежа или технического задания, поэтому мы рекомендуем прислать документацию для расчёта. Цена может снижаться при заказе оптовой партии одинаковых изделий.
Мы — производитель с собственным цехом металлообработки, где выполняется резка, гибка, сварка и порошковая покраска. Это позволяет контролировать качество на каждом этапе изготовления фасонных деталей и соблюдать заявленные допуски. Заказы принимаются как на единичные изделия, так и на серийные партии. Производство фасонных элементов ведётся по чертежам и техническим заданиям заказчика. Благодаря наличию собственного оборудования мы можем гибко подходить к срокам и условиям сотрудничества. При необходимости показываем производство, чтобы вы могли убедиться в его оснащённости и культуре производства.
Контроль качества начинается с проверки чертежа на соответствие технологическим возможностям оборудования и выявления потенциальных дефектов раскроя или гибки. В процессе лазерной резки и гибки проводятся промежуточные замеры геометрии. Сварные швы проверяются визуально на предмет проваров и отсутствия пор. После покраски оценивается равномерность слоя и адгезия. Готовые фасонные элементы принимаются по согласованному техническому заданию. При серийном производстве периодически отбираются образцы для контрольных замеров. Все отклонения, если они возможны, заранее оговариваются с заказчиком. Это позволяет минимизировать ошибки и получить изделия, точно соответствующие проекту.
Готовые доборные элементы, как правило, имеют стандартные размеры и профили, которые подходят далеко не для каждого объекта. Изготовление на заказ позволяет получить фасонные детали с точной геометрией, нестандартными углами, увеличенной длиной или индивидуальным защитным покрытием. Вы сами выбираете материал, толщину и способ обработки под конкретные условия эксплуатации и архитектурное решение. Кроме того, при заказе по чертежам исключается необходимость подгонки на объекте, что упрощает монтаж. Если проект типовой, готовые изделия могут быть дешевле, но для уникальных фасадов или кровель фасонные элементы под заказ часто становятся единственным решением.
Выбор материала и толщины зависит от назначения элемента, места установки и предполагаемых нагрузок. Для наружных фасадных элементов, испытывающих ветровую нагрузку и атмосферные воздействия, обычно используют оцинкованную сталь с полимерным покрытием или алюминий. Толщина листа для рядовых фасонных деталей составляет от 0,5 до 1,5 мм — чем выше механическая нагрузка, тем толще металл. Для кровельных фасонных элементов также важна коррозионная стойкость, поэтому нередко применяют сталь с цинковым или алюмоцинковым покрытием. Если изделие будет окрашиваться порошковой краской, она дополнительно защитит металл от коррозии и придаст нужный цвет. Для внутренних элементов (корзины радиаторов, вентиляционные решётки) можно использовать более тонкий металл без агрессивных покрытий. Точный подбор осуществляется исходя из проекта и условий эксплуатации.
Да, фасонные элементы можно заказать с порошковой покраской в любой цвет по каталогу RAL. Порошковая окраска создаёт прочное полимерное покрытие, которое защищает металл от коррозии, ультрафиолета и механических повреждений. Перед покраской поверхность проходит подготовку: обезжиривание, фосфатирование, грунтование — это обеспечивает сцепление краски с металлом. Покрытие наносится электростатическим методом и полимеризуется в печи, что даёт равномерный слой без подтёков. Такая обработка особенно важна для фасадных и кровельных элементов, которые постоянно подвержены атмосферным воздействиям. Однако для внутренних изделий, где нет агрессивной среды, покраска может быть опциональна.

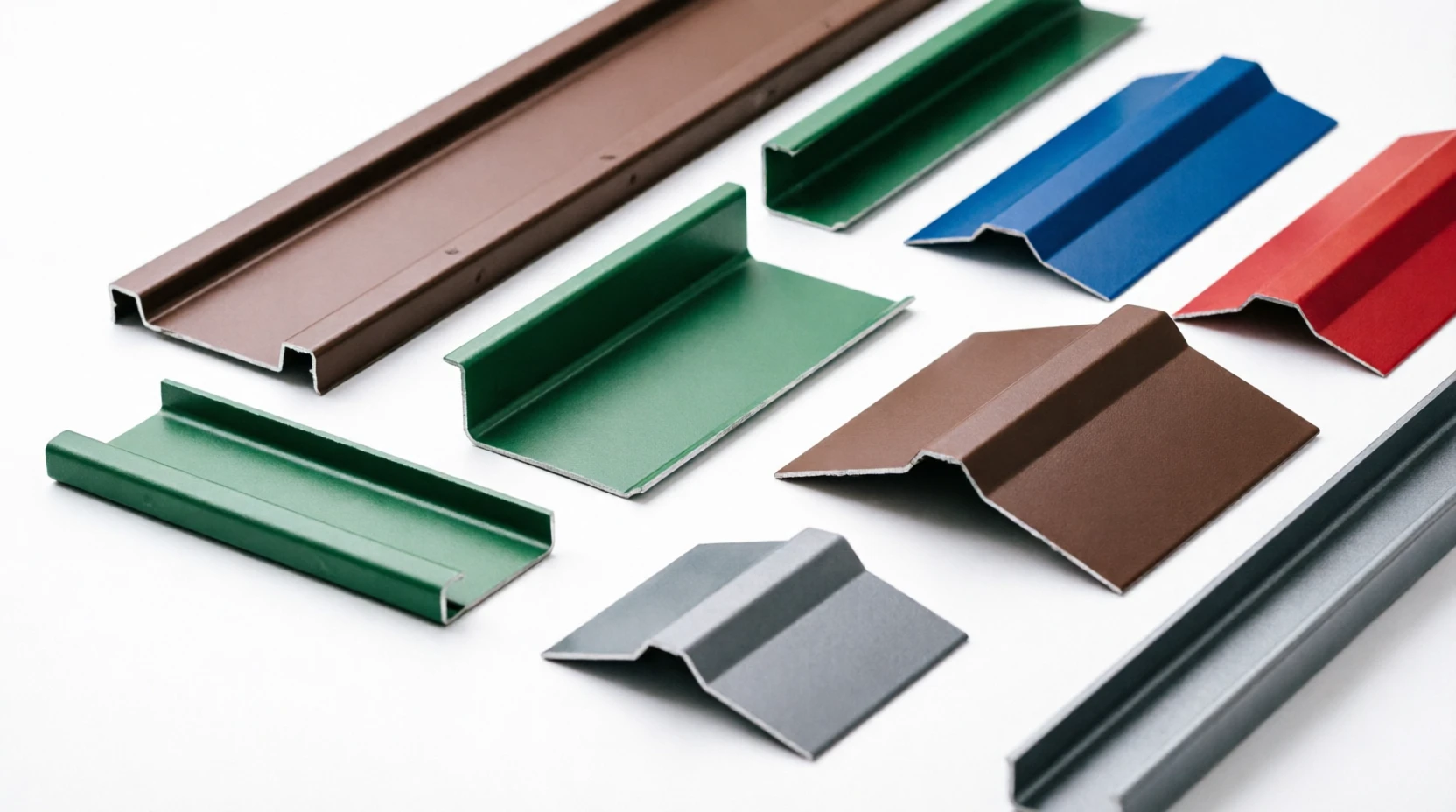

Да, изготавливаем фасонные элементы для кровли и фасадов — это могут быть карнизные планки, коньки, ендовы, примыкания, углы, отливы, фасадные кассеты и другие доборные детали. Все эти изделия проектируются под стыковку с основными кровельными и фасадными материалами: профлистом, металлочерепицей, сайдингом, композитными панелями. При изготовлении учитываются углы наклона кровли, размеры свесов и конструкция стыков, чтобы обеспечить герметичность и эстетичный вид. Геометрия выполняется с точностью, необходимой для плотного примыкания. Если у вас есть проект или обмеры объекта, мы изготовим фасонные элементы по вашим размерам. Для сложных узлов рекомендуется предоставить чертежи узлов или фото для точного повторения профиля.
Да, мы работаем с юридическими лицами, строительными компаниями, подрядными организациями и производственными предприятиями по договорам поставки. Возможно заключение как разовых, так и долгосрочных контрактов на поставку фасонных элементов. Для бюджетных организаций предоставляем все необходимые закрывающие документы. Оплата может производиться по безналичному расчёту, в том числе с НДС. При заказе на строительный объект мы учитываем необходимость поэтапной поставки в соответствии с графиком работ. Также принимаем заказы от частных лиц, если требуется изготовление фасонных деталей для индивидуального строительства. Условия сотрудничества обсуждаются при согласовании заказа.
